管道波紋補償器是如何正確選型的應考慮些什么

     管道補償器主要用于補償管道受溫度變化而產生的熱脹冷縮。如果溫度變化時管道不能完全自由地膨脹或收縮,管道中將產生熱應力。在管道設計中必須考慮這種應力, 否則它可能導致管道的破裂, 影響正常生產的進行。作為管道工程的一個重要組成部分,補償器在保證管道長期正常運行方面發揮著重要的作用。

1.管道補償器分為金屬波紋補償器、非金屬補償器、套筒補償器、方形補償器幾大類。金屬波紋補償器、非金屬補償器在使用中比較普遍。

2.非金屬補償器可以補償管道軸向、橫向、角向位移，具有無推力、簡化支座設計、耐腐蝕、耐高溫、消聲減振等特點，特別適用于熱風管道及煙塵管道。

（二） 管道補償器選型：

由于補償器的種類很多，正確地選型是非常重要的，因此在管系的總體設計時，應充分地考慮到管線的走向和支撐體系（包括固定管架、導向滑動管架等）的設計和綜合考慮補償器的造型和配置，以示達到安全、合理、適用、經濟的*佳組合。在管線上再作軸向、橫向和角向三個方向的補償。

三） 管道補償器分類：

管道補償器分為自然補償器和專用補償器兩類。

1．自然補償器： 自然補償器是利用管路自然轉彎形成的具有彈性的幾何形狀來吸收管道的熱伸長。自然補償器簡單、經濟，在設計中應充分加以利用。在供熱管線設計中經常采用l形和z形彎管。

2．專用補償器：專用補償器是專門用來吸收管路熱伸長的裝置。常用的專用補償器有波紋管補償器、方形補償器、套筒補償器等。

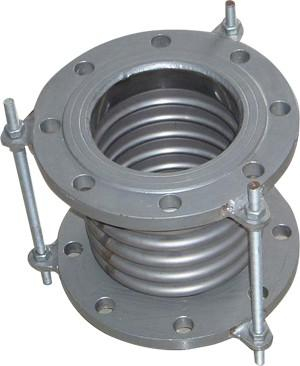

3.波紋管補償器是用單層或多層薄壁金屬管制成的具有軸向波紋的專用補償器。工作時，它利用波紋變形來進行管道熱補償。供熱管道上使用的波紋管，多用不銹鋼制作。波紋管補償器的種類很多，有軸向型、鉸鏈型、萬向型等。波紋管內側安裝的導流管，減小了流體的流動阻力，避免了介質流動對波紋管壁面的沖刷，延長了波紋管的使用壽命。

4. 方形補償器，又稱方脹力，是用管子或甩彎頭焊制而成的一種專用補償器。方形補償器制造、安裝方便，不需要經常維修，補償能力大，作用在固定點上的推力較小，可用于各種壓力和溫度條件。但因其具有外形尺寸大，占地面積多等缺點，限制了它在供熱管線中的應用。返回搜狐，查看更多
